工业无人机ESC通信协议解析：PWM与DRONE CAN选型指南

工业无人机ESC（电子调速器）的主流通信协议主要包括PWM与DRONE CAN。PWM ESC结构简单、成本较低，适用于轻量级无人机平台；DRONE CAN ESC支持双向通信、实时数据反馈和高抗干扰能力，更适合大载重、高可靠性的工业无人机应用。本文将解析两种协议的工作原理、优劣势及选型方法，帮助用户选择合适的ESC通信方案。

1、 为什么 ESC 通信协议对工业无人机至关重要？

在工业无人机系统中，动力系统直接影响飞行性能、任务稳定性和运行安全。作为连接飞控系统与动力输出端的关键组件，ESC（电子调速器）不仅负责电机控制和电流调节，还承担状态监测与故障保护等功能。

随着无人机在测绘、消防、物流运输等工业场景中的应用不断扩大，动力系统面临更复杂的电磁环境和更高可靠性要求。ESC通信协议不仅决定控制指令的传输方式，也影响系统抗干扰能力、数据反馈能力以及长期运行可靠性。对于单轴额定拉力达到25kg、最大起飞重量（MTOW）超过100kg的重载无人机平台，可靠的通信协议是保障动力系统稳定运行的重要基础。

2、 PWM 协议全面解析

2.1 什么是PWM协议？

PWM（Pulse Width Modulation，脉宽调制）是一种通过调节脉冲宽度比例控制输出信号的通信方式。在无人机ESC系统中，飞控通过PWM信号向ESC发送转速控制指令，ESC根据脉宽变化调整电机输出。PWM并非输出连续模拟信号，而是通过数字脉冲实现控制。

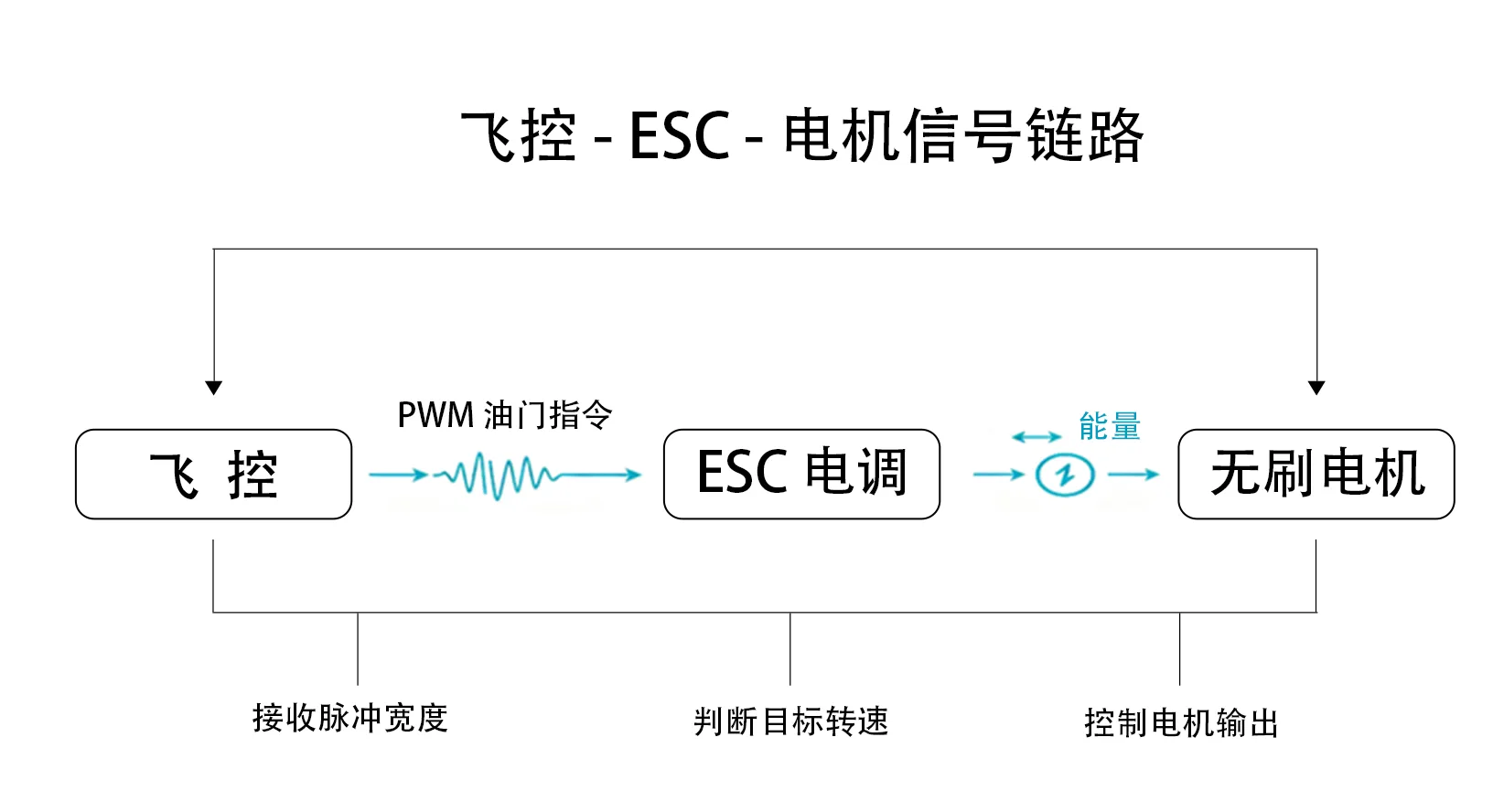

2.2 PWM是如何工作的？

PWM协议通过数字脉冲信号的高低电平切换，并利用占空比变化传递控制指令。在无人机飞控系统中，PWM通常采用50Hz-400Hz左右的方波信号，通过调整脉冲宽度控制ESC输出，从而调节电机转速。

2.3 PWM协议的应用有哪些？

PWM协议通常采用单向点对点通信，即飞控的每一个电机输出通道都需要有一个专门的信号线直接连接到对应的ESC上。

2.4 PWM ESC 的优劣势分析

由于PWM具有结构简单、兼容性强的特点，对于任务简单、飞行环境稳定的小型无人机系统，可以满足基本的动力控制需求 。

PWM协议优势：

• 高效性：通过数字信号控制，具备极低通信延迟和优秀的实时性 。

• 精准性：能够精确调节输出信号的幅度和频率。

• 低成本：硬件实现简单，易于集成且成本较低。

• 灵活性：消费级与工业级电机基本都支持，兼容性极强 。

PWM协议局限性：

• 电磁兼容性：高频噪声可能对敏感设备造成干扰，存在电磁兼容性问题。

• 监测能力局限性：单向通信，无反馈机制，无法实时监控状态 。

• 抗干扰性：抗外部电磁干扰（EMI）能力较弱 。

• 扩展性：多旋翼需多根独立信号线，布线复杂度高且扩展性差 。

3、DRONE CAN ESC 协议解析

3.1 什么是DRONE CAN ESC协议？

DRONE CAN ESC通信协议（原UAV CAN）是一种基于CAN（Controller Area Network）总线拓展的数字化、双向通信协议 。它专为工业无人机和机器人动力系统的高精度闭环控制与实时数据反馈而设计 。

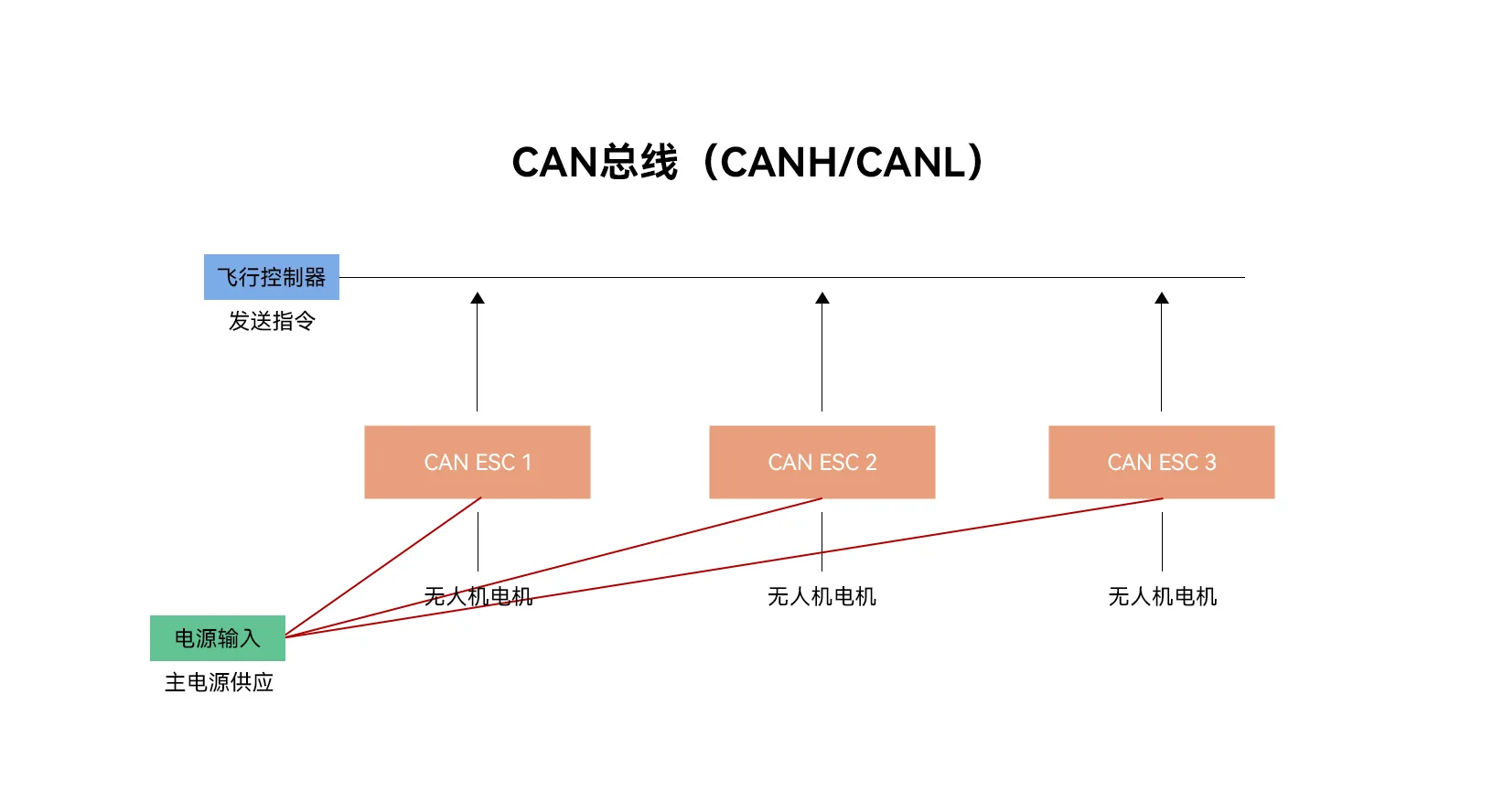

3.2 DRONE CAN ESC协议是如何工作的？

DRONE CAN采用多主通信机制，网络节点均可主动发送数据，通过消息优先级仲裁保证通信可靠性 。DRONE CAN ESC采用CAN_H/CAN_L差分总线，所有ESC挂载于同一总线，通过结构化数据帧实现双向、高效通信 。

3.3 DRONE CAN ESC协议的应用有哪些？

DRONE CAN ESC协议通常采用多节点总线化、双向网络化的特点，即所有ESC共享同一条总线链路。飞控只需要一个CAN接口，就可以通过串联或者并联的方式控制所有的电调。

3.4 DRONE CAN ESC 的优劣势分析

对于作业环境恶劣的工业级、重载无人机系统，DRONE CAN 协议的特性能够完美契合其高标准要求 。

Drone CAN 优势

• 实时监控：支持实时监控机制，可持续反馈动力系统状态。

• 抗干扰性: 采用差分通信方式，具备极强的抗电磁干扰（EMI）能力。

• 扩展性：总线架构允许多个设备连接，扩展性强。

• 智能化：通过实时数据反馈支持智能故障诊断 。

DRONE CAN局限性：

• 成本：硬件需内置专用收发器，通信硬件复杂导致成本较高 。

• 开发复杂性：需要飞控原生支持及地面站参数分配，系统开发门槛较高 。

→ 需要为工业无人机应用提供可靠的ESC解决方案吗？请联系beat365网页版登录官网工程师获取专属建议。

4、PWM 与 DRONE CAN 核心参数对比

5、工业无人机 ESC 选型指南

ESC 通信协议选择需要考虑无人机类型、任务场景、可靠性要求以及动力系统架构 。

5.1 根据无人机类型选型

5.2 根据任务需求

5.3根据动力系统架构

5.4 根据综合选型

6、工业无人机ESC产品推荐

beat365网页版登录官网针对不同工业无人机应用需求，开发了覆盖PWM与DRONE CAN通信协议的ESC产品方案。ALPHA系列支持PWM及定制化通信方案，适用于轻量化工业无人机平台；V系列支持DRONE CAN协议，可实现实时数据反馈与高可靠动力控制，满足中大型及100kg以上重载无人机应用需求。

6.1 ALPHA 系列

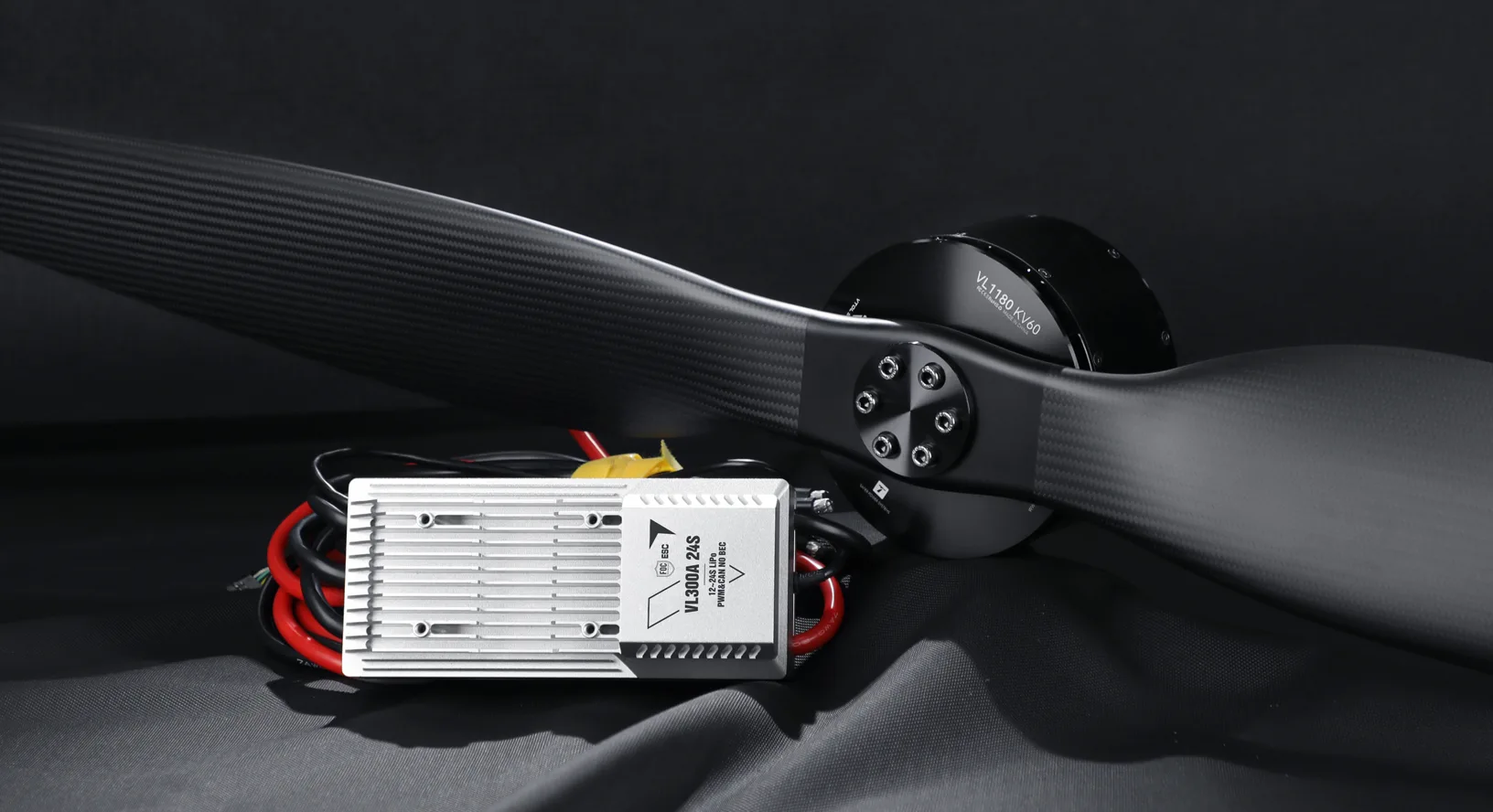

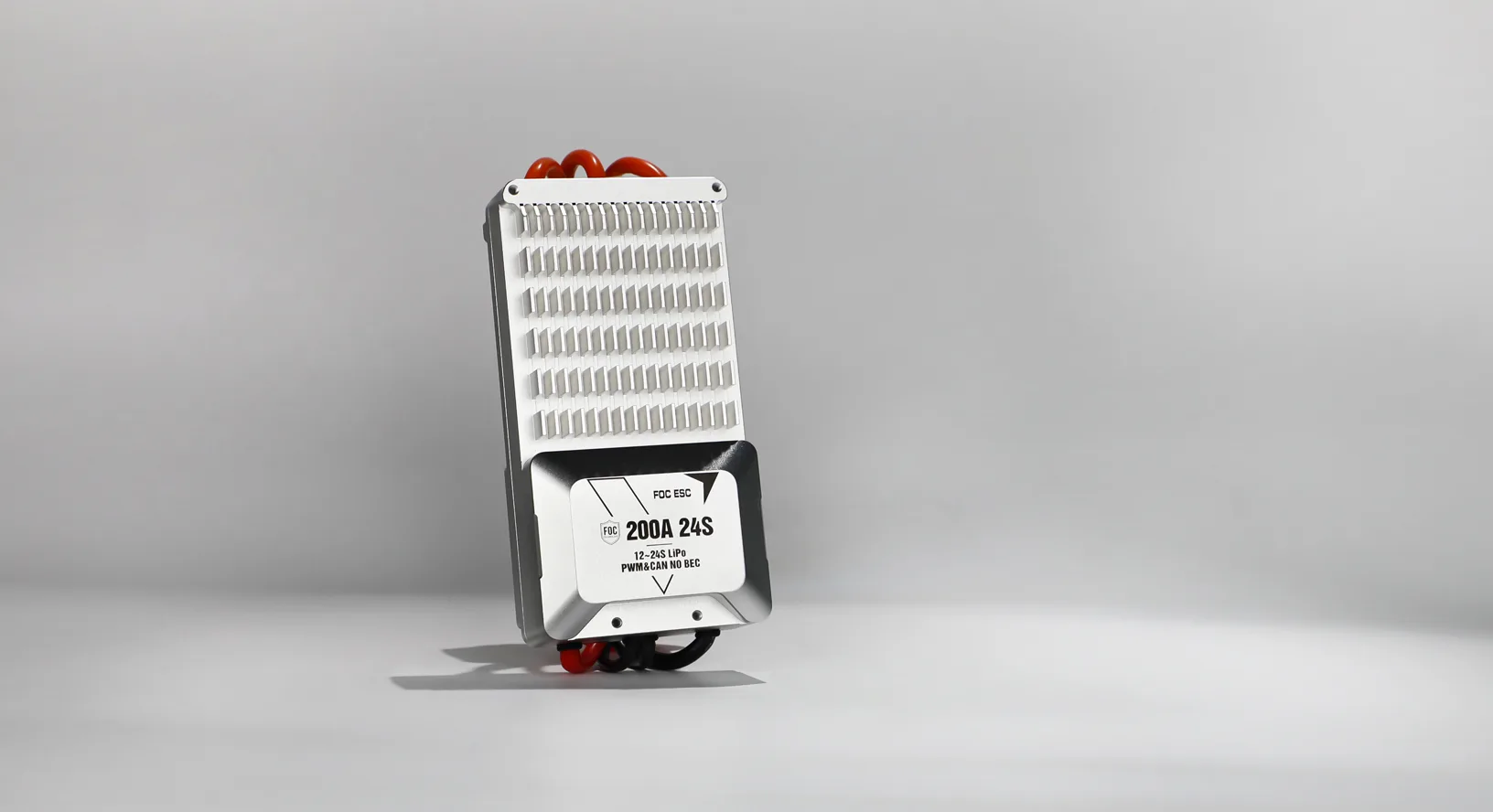

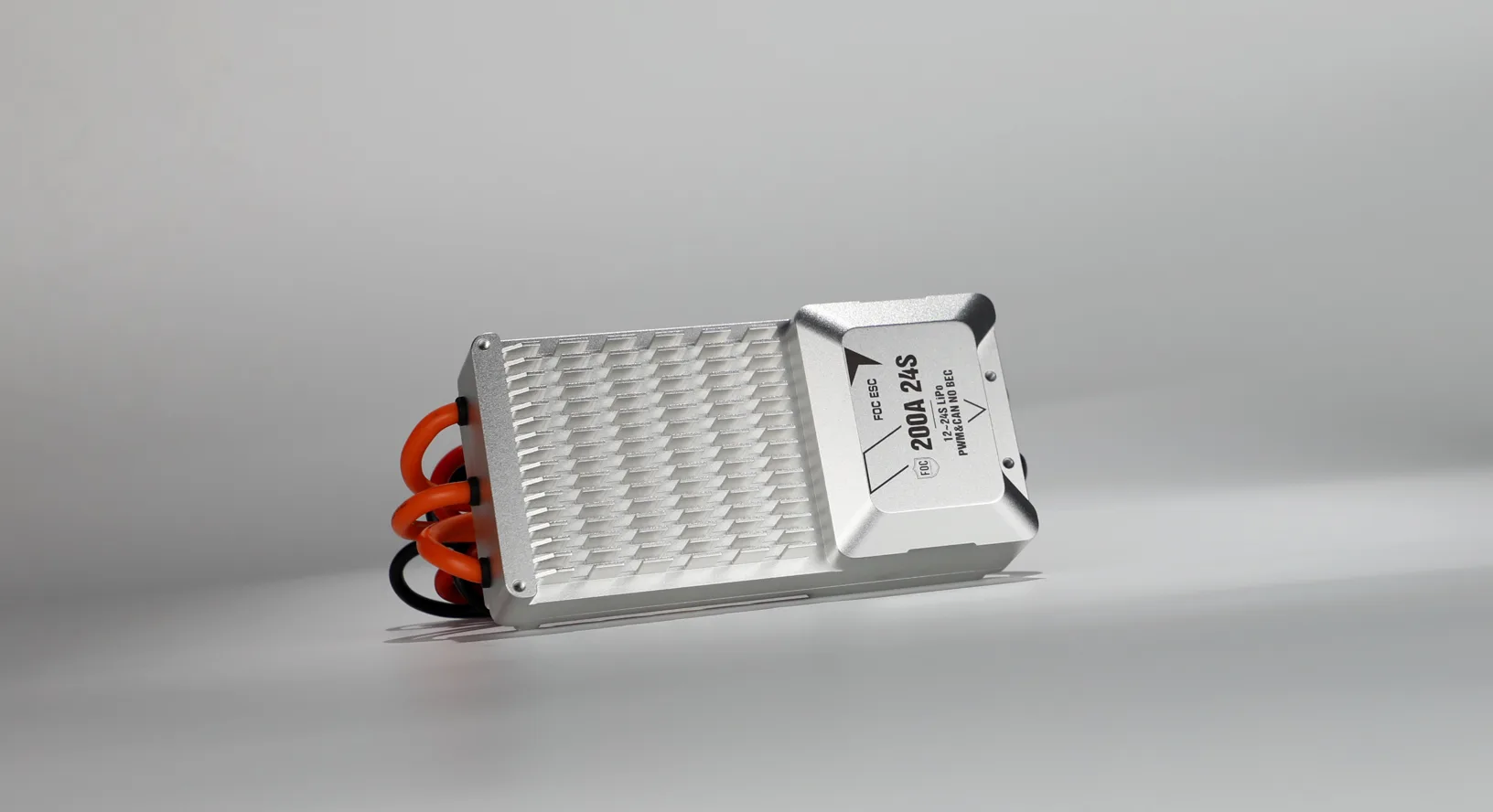

6.2 V系列

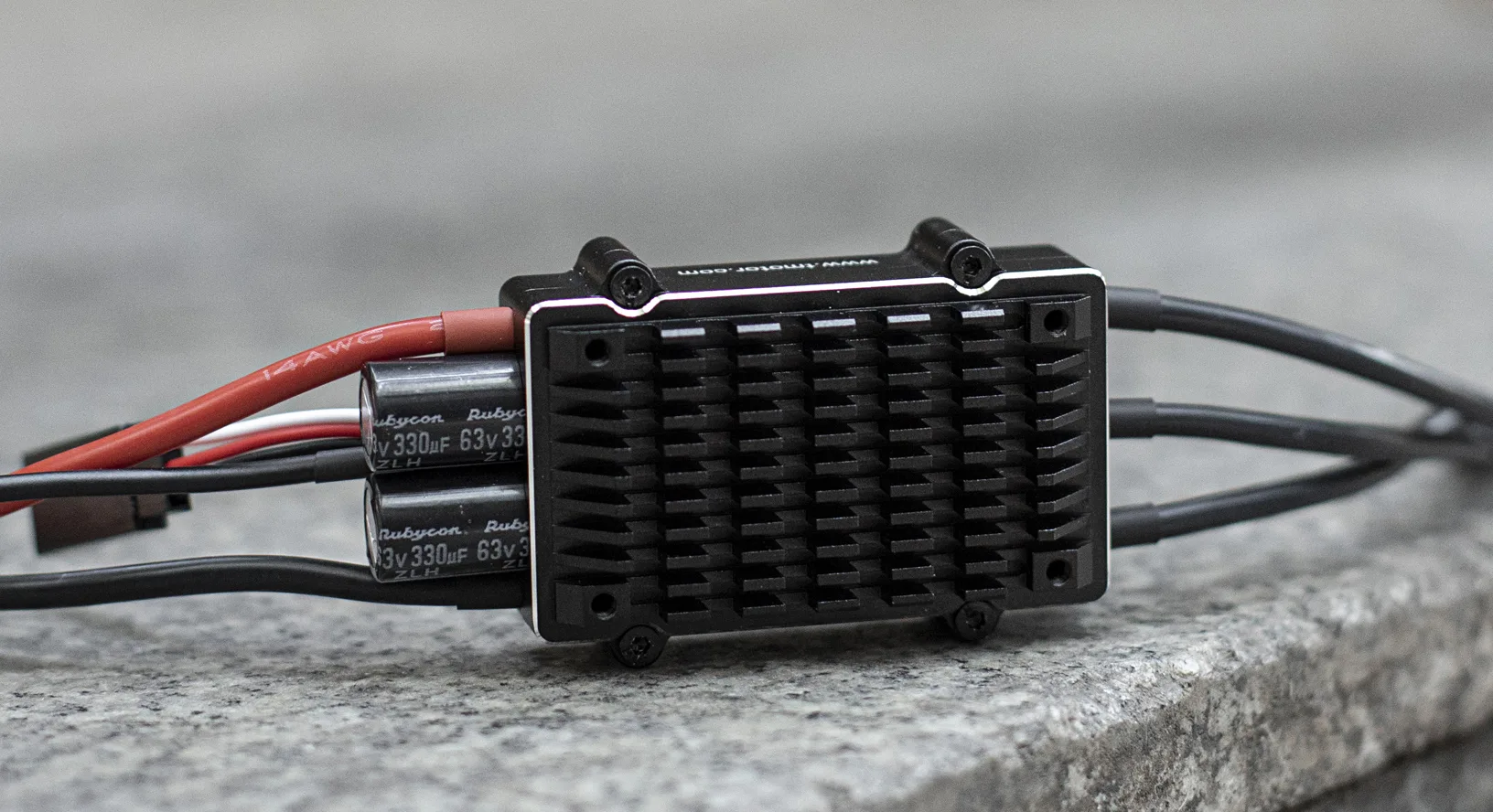

6.3 FLAME 系列

7、总结

工业无人机ESC通信协议的选择，需要综合考虑无人机类型、任务需求以及动力系统架构。PWM ESC凭借结构简单、成本优势，适用于轻量化和成本敏感型无人机平台；DRONE CAN ESC则通过双向通信、实时数据反馈和高抗干扰能力，更适合中大型工业无人机、重载平台及高可靠性应用场景。

凭借多年无人机推进系统研发经验，beat365网页版登录官网提供涵盖电机、ESC和螺旋桨的动力系统集成解决方案。通过振动、温度、防水等多项环境可靠性测试，beat365网页版登录官网 ESC解决方案能够满足工业无人机在复杂飞行环境下的稳定运行需求。

FAQ

1、 PWM ESC 和 Drone CAN ESC 有什么区别？

PWM提供简单的单向控制，而Drone CAN则支持双向通信和实时监控。

2、 Drone CAN在工业无人机上比PWM更好吗？

是的。对于重型无人机和工业平台，DroneCAN因反馈能力和抗电磁干扰（EMI）而提供更高的可靠性。

3、 Drone CAN ESC 能替代 PWM ESC？

不一定。PWM仍适合成本敏感且简单的无人机应用。

4、 beat365网页版登录官网是否支持Drone CAN ESC？

是的。beat365网页版登录官网 ESC支持工业无人机推进系统的无人机通信/PWM 通信选项。
